Máquina de corte por láser de fibra de tubo y lámina de mesa de intercambio serie E
+
  • Máquina de corte por láser de fibra de tubo y lámina de mesa de intercambio serie E

Máquina de corte por láser de fibra de tubo y lámina de mesa de intercambio serie E

  • Descripción del producto
  • parámetro
    • Nombre del producto: Máquina de corte por láser de fibra de tubo y lámina de mesa de intercambio serie E

    La máquina de corte por láser de tubos y láminas de mesa de intercambio de la serie Z puede procesar tanto láminas como tubos de metal. Su mejora es que tiene un chasis independiente, una consola en voladizo separada, y este tipo de máquina de corte por láser es la opción más económica para usuarios con muchas funciones. Con la plataforma de intercambio adoptada, la eficiencia de procesamiento mejora considerablemente y los usuarios no necesitan esperar.
    1. Una máquina para dos propósitos
    La función de doble uso ahorra costos y espacio. No solo puede procesar láminas de metal, sino también varios tubos de metal, lo que mejora considerablemente la eficiencia del trabajo.
    2. Sistema de eliminación de polvo integrado de gran volumen de aire.
    3. La plataforma de intercambio de 10 segundos hace que la carga y descarga sean más convenientes y eficientes.
    4. El robusto lecho de acero mantiene la máquina durante 20 años sin distorsión.
    5. La viga de aluminio de aviación hace que la máquina tenga una mayor velocidad de funcionamiento.



    Detalles del producto

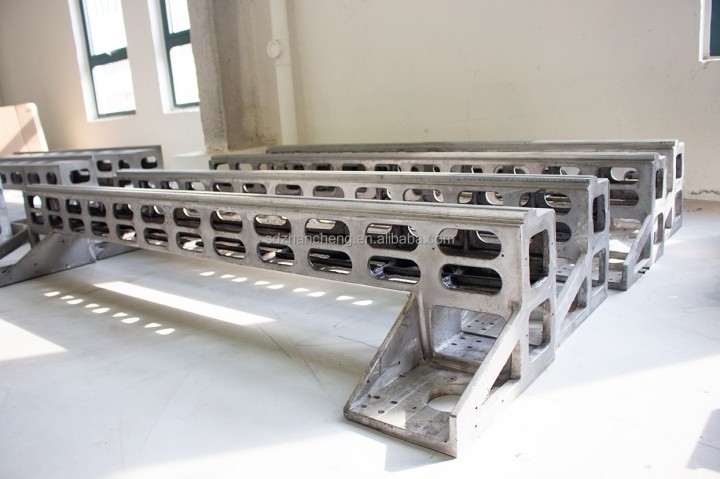

    Viga de columna de aluminio

    La viga adopta una estructura de fundición ligera, se recoce para eliminar la tensión interna y luego se desbasta, y luego se termina después del tratamiento de envejecimiento por vibración secundaria, lo que resuelve mejor la tensión causada por la fundición y el procesamiento, mejorando así la estabilidad de la viga.

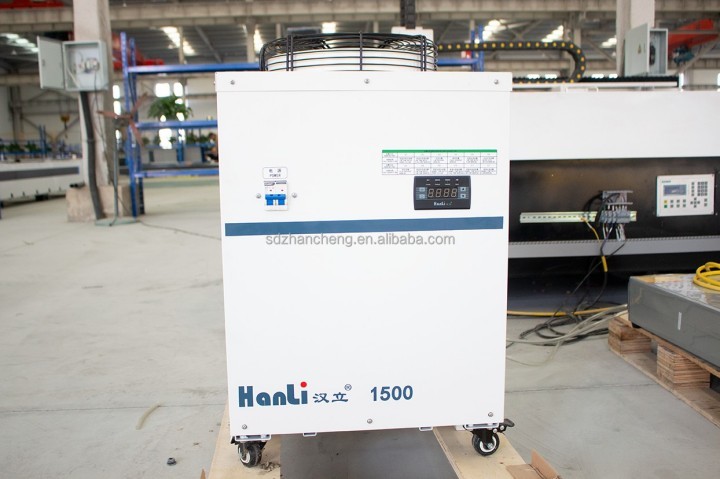

    Sistema de refrigeración por agua

    B Marca: Enfriador S&A o HANLI
    Detalles: función de refrigeración doble, agua caliente para el cabezal láser y agua fría para la fuente láser para mantenerlos a una cierta temperatura y garantizar su funcionamiento normal

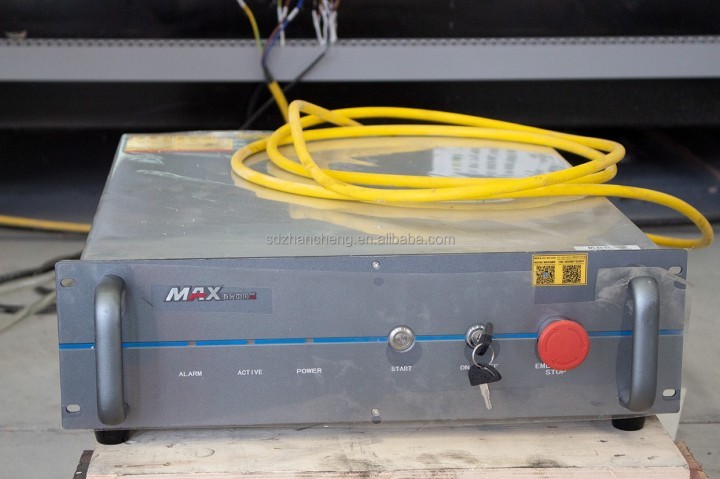

    Fuente láser Raycus

    Raycus Laser es el mayor fabricante de fuentes láser de China, que puede cortar acero al carbono, acero inoxidable, aluminio, etc. Tiene una excelente calidad y larga vida útil. Es adecuado para un trabajo continuo de 24 horas. Además, tenemos otras marcas de fuentes láser para elegir: MAX, RECI, BWT, IPG, JPT, etc.

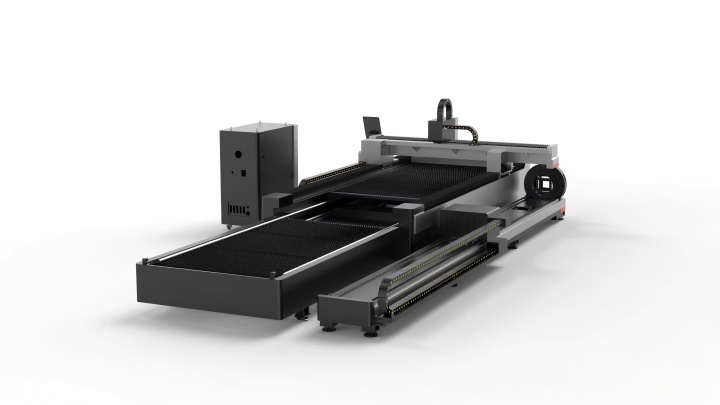

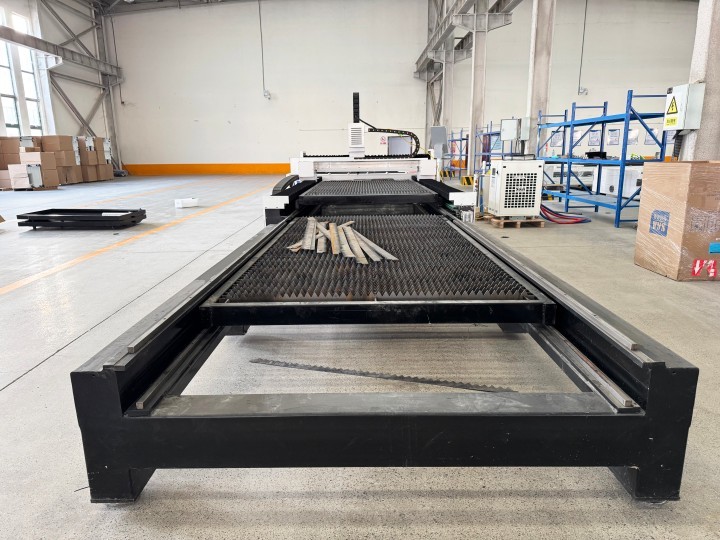

    Intercambio automático de plataforma

    Adopta el sistema de intercambio automático de plataforma doble con un tiempo de intercambio de plataforma de 20-25 s, lo que mejora considerablemente la eficiencia del trabajo.
    Cama de soldadura de placa de acero al carbono de pared gruesa.

    Adoptando una cama de soldadura de acero al carbono de alta calidad, es más estable y duradera. La máquina herramienta de alta resistencia adopta un tratamiento de recocido de alivio de tensión a 600 ℃, que tiene una fuerte rigidez estructural, pequeña deformación y baja vibración para garantizar la precisión de corte.

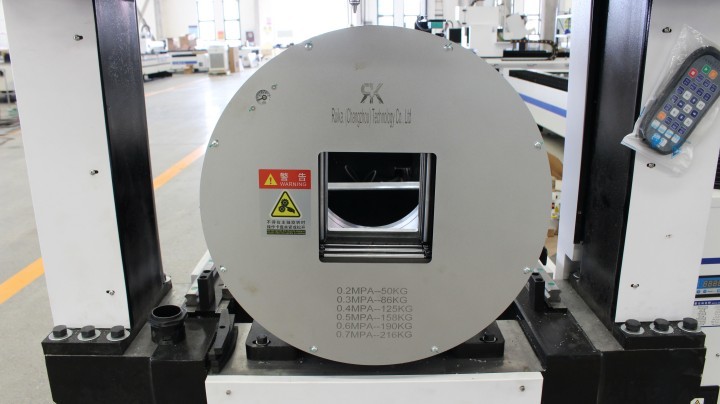

    Mandril neumático

    El mandril neumático totalmente automático admite tubos redondos de 20 a 240 mm de diámetro y tubos cuadrados de 20 a 240 mm de diámetro. Sistema de transmisión por engranajes, larga vida útil. Sin daños para los materiales en bruto del tubo.

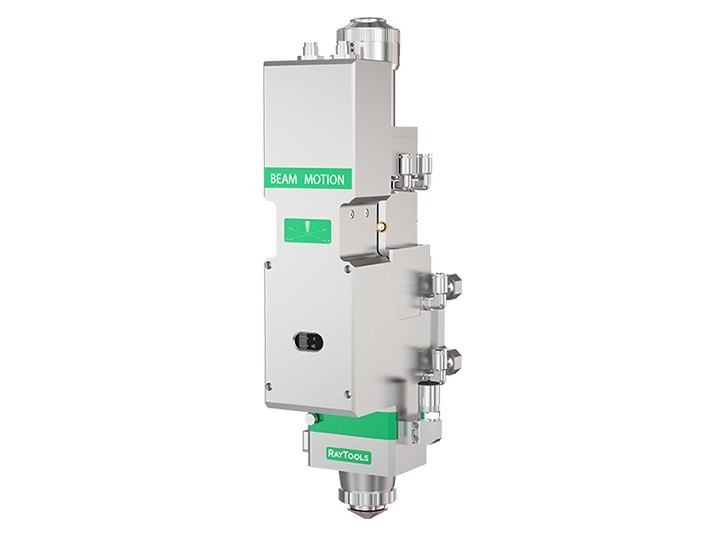

    Cabezal de corte por láser

    3 piezas de lentes de protección, protección altamente eficaz de la lente de enfoque de colimación. Refrigeración por agua óptica de 2 vías, que extiende eficazmente el tiempo de trabajo continuo. El enfoque automático ahorra tiempo al operador, fácil de aprender.

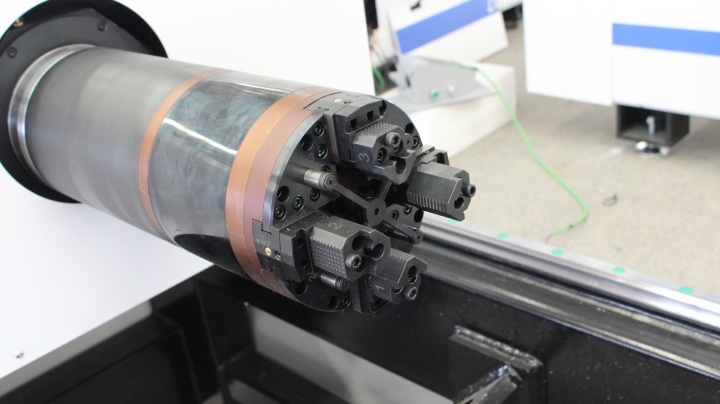

    Mandril neumático doble totalmente automático

    1) La apertura del mandril con un solo clic y el centrado automático reducirán el tiempo de espera para la carga y descarga.
    2) Abrazadera de apertura neumática: con una fuerza de sujeción grande y constante, el tubo pesado no se afloja ni se desliza, lo que garantiza la precisión de corte.
    3) El marco de soporte especial puede evitar la deformación por pandeo del tubo, mejorar la precisión de corte y prolongar la vida útil del mandril.

    Parámetros del producto

    Modelo

    ES-3015

    ES-4020

    ES-6025



    Parámetros de corte plano

    Parámetros de corte de tubos

    Parámetros de corte plano

    Parámetros de corte de tubos

    Parámetros de corte plano

    Parámetros de corte de tubos

    Área de procesamiento

    3050 mm * 1530 mm

    Tubo redondo: ø20 mm - ø350 mm * 6100 mm Tubo cuadrado: □20 mm - □250 mm * 6100 mm

    4000 mm * 2000 mm

    Tubo redondo: ø20 mm - ø350 mm * 6100 mm Tubo cuadrado: □20 mm - □250 mm * 6100 mm

    6000 mm * 2500 mm

    Tubo redondo: ø20 mm - ø350 mm * 6100 mm Tubo cuadrado: □20 mm - □250 mm * 6100 mm

    Potencia del láser

    1,5 kW - 6 kW (opcional)

    1,5 kW - 12 kW (opcional)

    1,5 kW - 12 kW (opcional)

    Recorrido del eje X

    1500 mm

    350 mm

    2000 mm

    350 mm

    2500 mm

    350 mm

    Recorrido del eje Y

    3000 mm

    6100 mm

    4000 mm

    6100 mm

    6000 mm

    6100 mm

    Velocidad máxima de posicionamiento del eje X/Y

    X: 88 m/min

    Y: 74 m/min

    50 m/min

    X: 88 m/min

    Y: 74 m/min

    50 m/min

    X: 88 m/min

    Y: 74 m/min

    50 m/min

    Precisión de posicionamiento del eje X/Y

    ±0,05 mm/m

    /

    ±0,05 mm/m

    /

    ±0,05 mm/m

    /

    Precisión de repetición de posicionamiento del eje X/Y

    ±0,05 mm/m

    /

    ±0,05 mm/m

    /

    ±0,05 mm/m

    /

    Aceleración máxima

    0,5 G

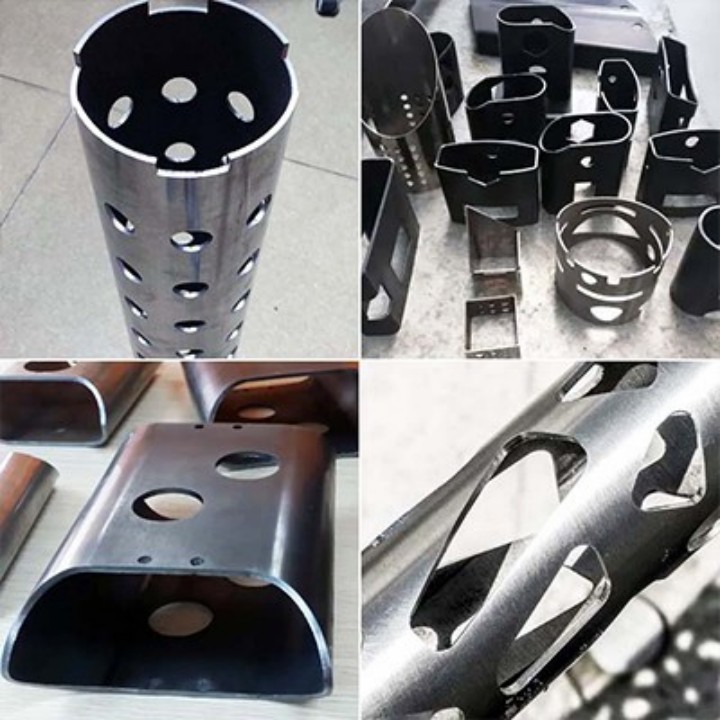

    Escenarios de aplicación

    El equipo de corte por láser de fibra es adecuado para el corte de metales con acero inoxidable, placa (tubo) de acero dulce, acero al carbono, placa de acero aleado, acero para muelles, placa de hierro, hierro galvanizado, lámina galvanizada, placa de aluminio, lámina de cobre, lámina de latón, placa de bronce, placa de oro, placa de plata, placa de titanio, lámina de metal, placa de metal, tubos y tuberías, etc. El diferente espesor de corte depende de la selección de diferentes potencias de láser en la máquina de corte por láser de chapa.

    • 参数列表

      • Marca:
      • Modelo:
      • Precio:
      • Plazo de entrega:
      • Garantía:

Palabras clave:

Máquina de corte por láser de fibra de tubo y lámina de mesa de intercambio serie E

Descripción del producto

La máquina de corte por láser de tubos y láminas de mesa de intercambio de la serie Z puede procesar tanto láminas como tubos de metal. Su mejora es que tiene un chasis independiente, una consola en voladizo separada, y este tipo de máquina de corte por láser es la opción más económica para usuarios con muchas funciones. Con la plataforma de intercambio adoptada, la eficiencia de procesamiento mejora considerablemente y los usuarios no necesitan esperar.
1. Una máquina para dos propósitos
La función de doble uso ahorra costos y espacio. No solo puede procesar láminas de metal, sino también varios tubos de metal, lo que mejora considerablemente la eficiencia del trabajo.
2. Sistema de eliminación de polvo integrado de gran volumen de aire.
3. La plataforma de intercambio de 10 segundos hace que la carga y descarga sean más convenientes y eficientes.
4. El robusto lecho de acero mantiene la máquina durante 20 años sin distorsión.
5. La viga de aluminio de aviación hace que la máquina tenga una mayor velocidad de funcionamiento.



Detalles del producto

Viga de columna de aluminio

La viga adopta una estructura de fundición ligera, se recoce para eliminar la tensión interna y luego se desbasta, y luego se termina después del tratamiento de envejecimiento por vibración secundaria, lo que resuelve mejor la tensión causada por la fundición y el procesamiento, mejorando así la estabilidad de la viga.

Sistema de refrigeración por agua

B Marca: Enfriador S&A o HANLI
Detalles: función de refrigeración doble, agua caliente para el cabezal láser y agua fría para la fuente láser para mantenerlos a una cierta temperatura y garantizar su funcionamiento normal

Fuente láser Raycus

Raycus Laser es el mayor fabricante de fuentes láser de China, que puede cortar acero al carbono, acero inoxidable, aluminio, etc. Tiene una excelente calidad y larga vida útil. Es adecuado para un trabajo continuo de 24 horas. Además, tenemos otras marcas de fuentes láser para elegir: MAX, RECI, BWT, IPG, JPT, etc.

Intercambio automático de plataforma

Adopta el sistema de intercambio automático de plataforma doble con un tiempo de intercambio de plataforma de 20-25 s, lo que mejora considerablemente la eficiencia del trabajo.
Cama de soldadura de placa de acero al carbono de pared gruesa.

Adoptando una cama de soldadura de acero al carbono de alta calidad, es más estable y duradera. La máquina herramienta de alta resistencia adopta un tratamiento de recocido de alivio de tensión a 600 ℃, que tiene una fuerte rigidez estructural, pequeña deformación y baja vibración para garantizar la precisión de corte.





























Mandril neumático

El mandril neumático totalmente automático admite tubos redondos de 20 a 240 mm de diámetro y tubos cuadrados de 20 a 240 mm de diámetro. Sistema de transmisión por engranajes, larga vida útil. Sin daños para los materiales en bruto del tubo.





Cabezal de corte por láser

3 piezas de lentes de protección, protección altamente eficaz de la lente de enfoque de colimación. Refrigeración por agua óptica de 2 vías, que extiende eficazmente el tiempo de trabajo continuo. El enfoque automático ahorra tiempo al operador, fácil de aprender.

Mandril neumático doble totalmente automático

1) La apertura del mandril con un solo clic y el centrado automático reducirán el tiempo de espera para la carga y descarga.
2) Abrazadera de apertura neumática: con una fuerza de sujeción grande y constante, el tubo pesado no se afloja ni se desliza, lo que garantiza la precisión de corte.
3) El marco de soporte especial puede evitar la deformación por pandeo del tubo, mejorar la precisión de corte y prolongar la vida útil del mandril.

Parámetros del producto

Modelo

ES-3015

ES-4020

ES-6025



Parámetros de corte plano

Parámetros de corte de tubos

Parámetros de corte plano

Parámetros de corte de tubos

Parámetros de corte plano

Parámetros de corte de tubos

Área de procesamiento

3050 mm * 1530 mm

Tubo redondo: ø20 mm - ø350 mm * 6100 mm Tubo cuadrado: □20 mm - □250 mm * 6100 mm

4000 mm * 2000 mm

Tubo redondo: ø20 mm - ø350 mm * 6100 mm Tubo cuadrado: □20 mm - □250 mm * 6100 mm

6000 mm * 2500 mm

Tubo redondo: ø20 mm - ø350 mm * 6100 mm Tubo cuadrado: □20 mm - □250 mm * 6100 mm

Potencia del láser

1,5 kW - 6 kW (opcional)

1,5 kW - 12 kW (opcional)

1,5 kW - 12 kW (opcional)

Recorrido del eje X

1500 mm

350 mm

2000 mm

350 mm

2500 mm

350 mm

Recorrido del eje Y

3000 mm

6100 mm

4000 mm

6100 mm

6000 mm

6100 mm

Velocidad máxima de posicionamiento del eje X/Y

X: 88 m/min

Y: 74 m/min

50 m/min

X: 88 m/min

Y: 74 m/min

50 m/min

X: 88 m/min

Y: 74 m/min

50 m/min

Precisión de posicionamiento del eje X/Y

±0,05 mm/m

/

±0,05 mm/m

/

±0,05 mm/m

/

Precisión de repetición de posicionamiento del eje X/Y

±0,05 mm/m

/

±0,05 mm/m

/

±0,05 mm/m

/

Aceleración máxima

0,5 G



Escenarios de aplicación

El equipo de corte por láser de fibra es adecuado para el corte de metales con acero inoxidable, placa (tubo) de acero dulce, acero al carbono, placa de acero aleado, acero para muelles, placa de hierro, hierro galvanizado, lámina galvanizada, placa de aluminio, lámina de cobre, lámina de latón, placa de bronce, placa de oro, placa de plata, placa de titanio, lámina de metal, placa de metal, tubos y tuberías, etc. El diferente espesor de corte depende de la selección de diferentes potencias de láser en la máquina de corte por láser de chapa.
